Резка металлического лома аллигаторными ножницами, их конструкция и технические характеристики. переработка пэт

Для резки применяют аллигаторные ножницы следующих типов: Н-313, Н-315, Н-316 и АН-50. Они просты по конструкции и позволяют резать сильно изогнутый металл. Аллигаторные ножницы выполняют стационарными и передвижными. Для подачи металла на ножницы устанавливают рольганги с неприводными роликами. Техническая характеристика ножниц приведена в табл. 5.
У ножниц указанных типов много одинаковых конструктивных элементов, поэтому их устройство и работа рассмотрены на примере ножниц типа Н-313.

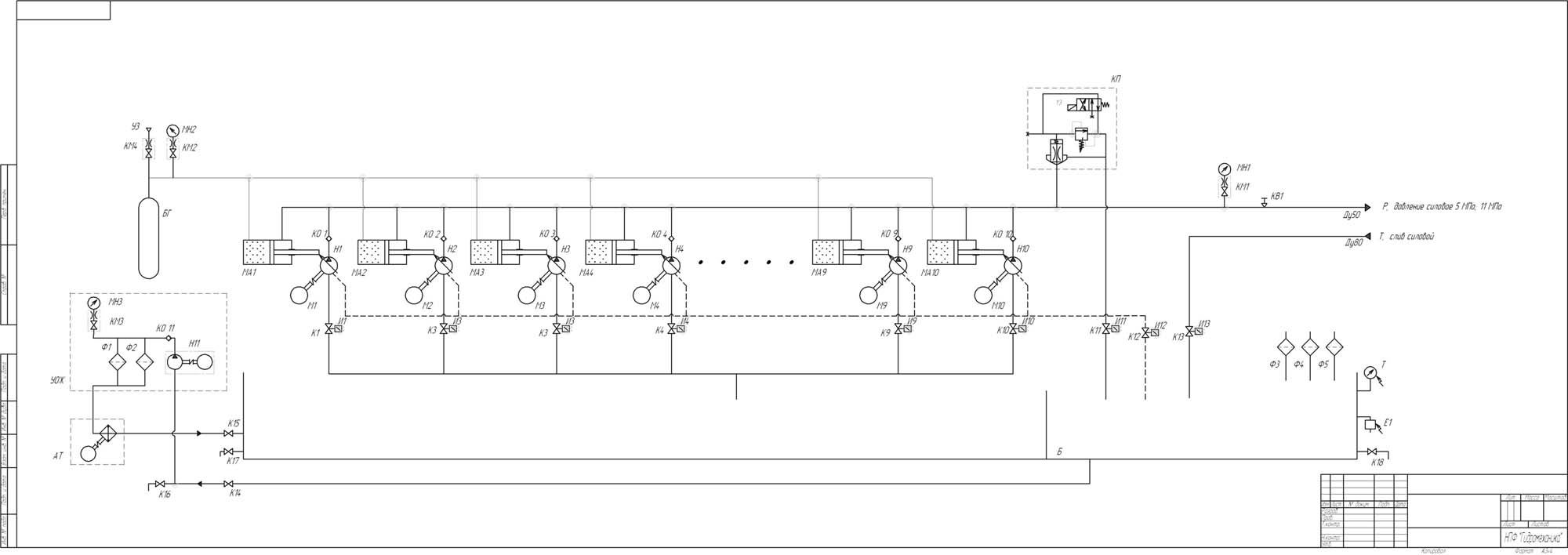

РИС. 54.
Аллигаторные ножницы Н-313 104

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АЛЛИГАТОРНЫХ НОЖНИЦ

Ножницы Н-313 (рис. 54) приводятся в движение электродвигателем 5 через клиноременную передачу 4 и зубчатую 7; большой шкив служит одновременно и маховиком. Приводное зубчатое колесо соединено с коленчатым валом кривошипно-шатунного механизма 6 при помощи муфты включения с поворотной шпонкой.
При вращении коленчатого вала шатун вызывает качание челюсти 3 с верхним ножом; нож укреплен в станине /. Упор 2 предотвращает смещение разрезаемого металла. Фрикционное крепление маховика предохраняет ножницы от поломок.
